همه چیز درباره قالب تزریقی پلاستیک؛ راهنمای جامع طراحی، ساخت و خرید (2026)

در دنیای مدرن امروز، قالب تزریقی یکی از پرکاربردترین ابزارهای تولیدی در صنایع مختلف به شمار می‌آید. این قالب‌ها به طور ویژه برای تولید انبوه قطعات پلاستیکی، با دقت و سرعت بالا، مورد استفاده قرار می‌گیرند. اگر شما هم قصد خرید یا سفارش ساخت قالب تزریقی پلاستیک را دارید و به دنبال اطلاعات کامل و کاربردی هستید، در این مقاله با ما همراه باشید.

قالب تزریقی چیست؟

قالب تزریقی (Injection Mold) ابزاری فلزی و دقیق است که به کمک دستگاه تزریق پلاستیک، مواد مذاب پلاستیکی را به شکل دلخواه تبدیل می‌کند. در این فرآیند مواد مذاب از طریق فشار وارد قالب شده و پس از سرد شدن، قطعه‌ای با ابعاد و جزئیات دقیق را تشکیل می‌دهند.

اجزای قالب تزریقی

• حفره (Cavity): بخش اصلی قالب که شکل قطعه را تعیین می‌کند.
• مغزی (Core): قسمتی از قالب که فضای داخلی قطعه را ایجاد می‌کند.
• سیستم راهگاهی (Runner System): محل عبور پلاستیک مذاب به سوی حفره اصلی.
• سیستم پران (Ejector System): قطعه تولید شده را از قالب جدا می‌کند.
• صفحات راهنما و قفل‌ها برای دقت بالاتر و جلوگیری از نشتی و اشتباه در هنگام تزریق.

انواع قالب تزریقی

• قالب تزریقی پلاستیک تک‌حفره (Single Cavity)
• قالب چندحفره (Multi Cavity)
• قالب هات رانر (Hot Runner)
• قالب کولینگ‌سیستم (Cooling System)
• قالب دوتکه و چندتکه (بر اساس پیچیدگی قطعه)

مراحل ساخت قالب تزریقی

1. طراحی سه‌بعدی (۳D Design): با استفاده از نرم‌افزارهای CAD و شبیه‌سازی قطعه نهایی.
2. انتخاب مواد قالب: معمولاً فولادهای خاص یا آلیاژهای با استحکام بالا.

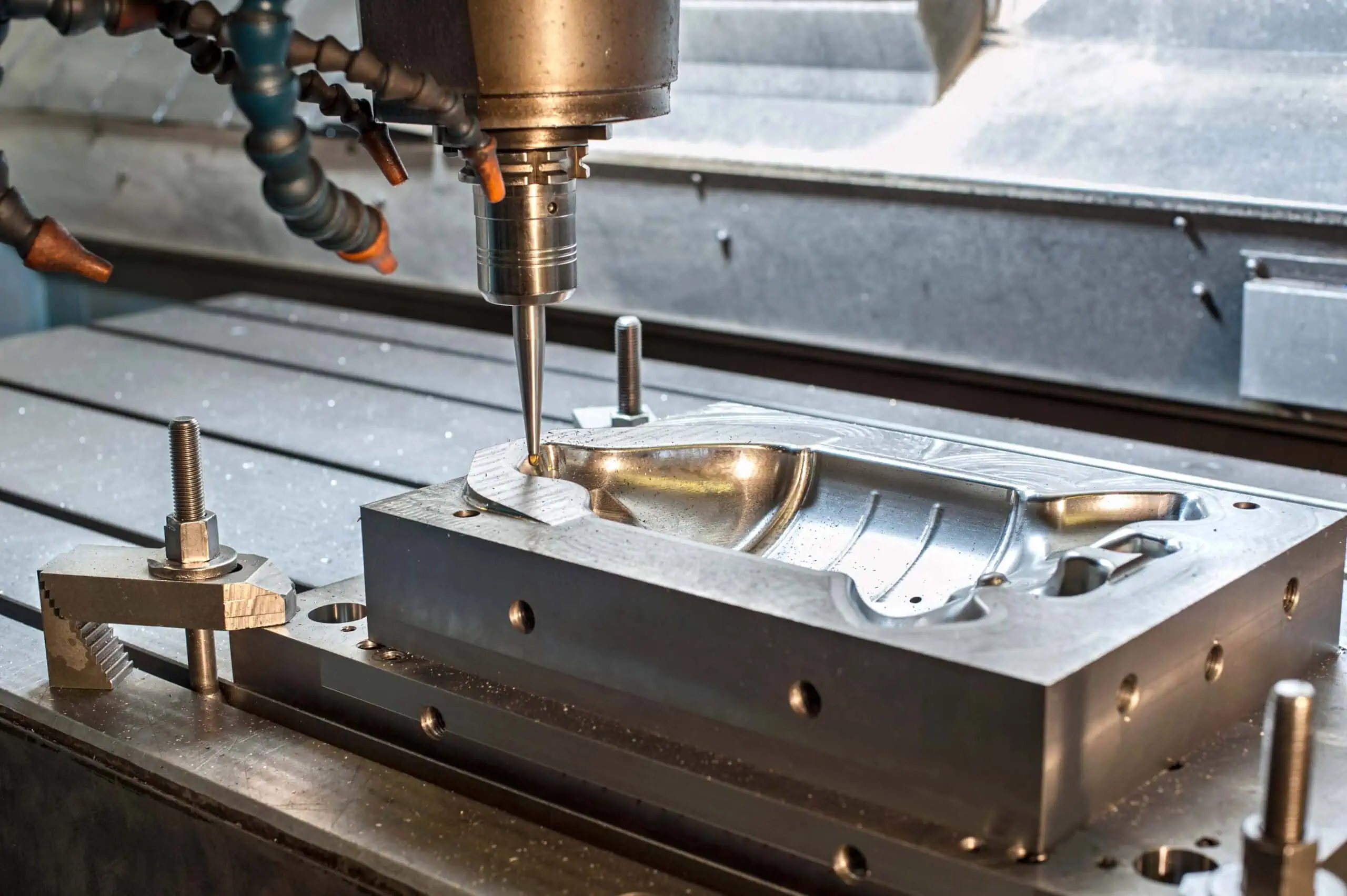

3. ماشین‌کاری CNC: ایجاد فرم و ابعاد دقیق قالب.
4. مونتاژ قطعات قالب: سرهم‌بندی مکانیزم‌ها و تست اولیه قالب تزریقی.
5. پولیش و پرداخت نهایی: برای دستیابی به سطح صیقلی و کاهش ضایعات.
6. تست تزریق اولیه: تست و رفع اشکال قبل از تولید انبوه.

روش های مختلفی برای طبقه بندی قالب ها در قالب گیری تزریقی وجود دارد ، از جمله بر اساس نوع صفحه ، نوع دونده ، طراحی حفره و کلاس. در میان این طبقه بندی ها ، طراحی حفره قالب-قالب های تک حفره ، چند حفره و خانواده-نقش محوری در تعیین کارایی و کیفیت تولید دارد. قالب های تک حفره ای ساده تر هستند و قطعات با کیفیت بالا را ارائه می دهند ، ایده آل برای تولید کم حجم و طرح های پیچیده. قالب های چند حفره ای سرعت تولید را افزایش می دهند و هزینه هر قطعه را برای حجم های بزرگ کاهش می دهند ، اما برای جلوگیری از نقص ها نیاز به تعادل دقیق دارند. قالب های خانوادگی امکان تولید همزمان قطعات مختلف را فراهم می کنند ، تولید محصولات چند بخشی را بهینه می کنند اما پیچیدگی طراحی و احتمال نقص را افزایش می دهند.

هزینه ساخت قالب تزریق پلاستیک

در جدول زیر مقایسه‌ هزینه‌های (تخمین حدودی – مهرماه ۱۴۰۴) ساخت قالب تزریق پلاستیک  آمده است:

توجه: قیمت‌ها تخمینی هستند و بر اساس نرخ ارز و قیمت فولاد تغییر می‌کنند.

هزینه‌های پنهان در ساخت قالب که باید بدانید

هنگام دریافت پیش‌فاکتور، حتماً درباره موارد زیر سوال کنید تا در آینده غافلگیر نشوید:

1. هزینه طراحی سه بعدی (CAD): برخی قالب‌سازان هزینه طراحی را جداگانه محاسبه می‌کنند.
2. سیستم راهگاه گرم (Hot Runner): اگر قالب شما نیاز به هات‌رانر داشته باشد، هزینه آن جداگانه و به صورت ارزی (دلار/یورو) محاسبه می‌شود.
3. تست قالب (T1, T2): هزینه مواد اولیه و زمان دستگاه تزریق برای تست‌های اولیه قالب معمولاً بر عهده کارفرما است مگر اینکه توافق دیگری شده باشد.

استعلام قیمت دقیق ساخت قالب

تعیین هزینه دقیق بدون مشاهده فایل سه بعدی یا نمونه قطعه امکان‌پذیر نیست. ما در [نام شرکت شما] با تکیه بر دانش مهندسی و تجهیزات روز دنیا، بهینه‌ترین راهکار را متناسب با بودجه شما ارائه می‌دهیم.

برای دریافت مشاوره رایگان و برآورد هزینه، همین حالا با ما تماس بگیرید یا فایل سه بعدی خود را برای ما ارسال کنید. (09124728110)

چه نوع قالبی در قالب گیری تزریقی استفاده می شود ؟

قالب های تزریقی را می توان به روش های مختلفی طبقه بندی کرد که هر کدام بر جنبه های مختلف فرآیند تولید تأثیر می گذارد. در اینجا نگاهی دقیق به این دسته ها و اهمیت آنها می اندازیم:

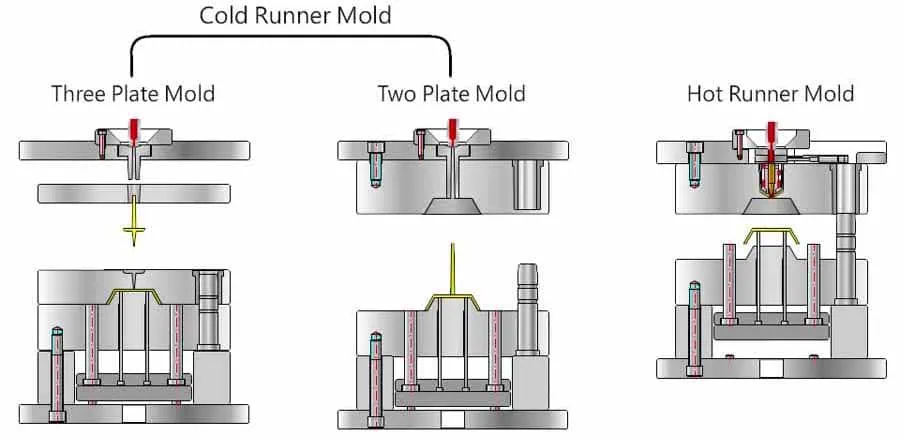

نوع صفحه

نوع صفحه بر هزینه قالب ، پایان محصول نهایی و کارایی کلی تولید تأثیر می گذارد.

قالب های دو صفحه ای: از دو قسمت اصلی تشکیل شده اند—حفره و هسته. آنها ساده تر و ارزان تر هستند اما ممکن است در طراحی قطعات پیچیده محدودیت داشته باشند.
قالب های سه صفحه ای: شامل یک صفحه اضافی برای جدا کردن قطعات از دونده ها ، بهبود پرتاب و کیفیت قطعات است. آنها متنوع تر هستند اما گران تر هم هستند.
قالب های صفحه ای انباشته شده: از سطوح مختلف حفره استفاده می کنند و خروجی را بدون افزایش اثر پا دو برابر می کنند. آنها برای تولید با حجم بالا ایده آل هستند اما نیاز به تراز دقیق و طراحی پیچیده دارند.

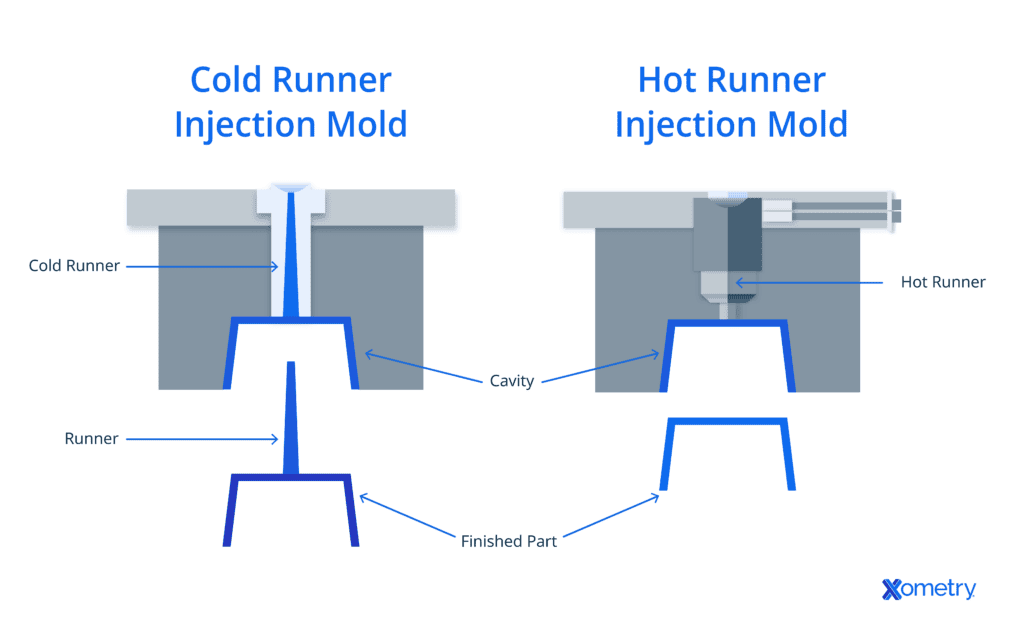

نوع دونده

نوع دونده بر انعطاف پذیری طراحی قالب ، زباله های مواد و میزان پردازش پس از پردازش مورد نیاز تأثیر می گذارد.

قالب های سرد: از کانال های گرم نشده برای هدایت پلاستیک ذوب شده به حفره های قالب استفاده کنید. آنها ارزان تر هستند اما نیاز به پردازش بیشتر برای حذف دونده ها از محصول نهایی دارند.
قالب های داغ: شامل کانال های گرم شده ، نگه داشتن پلاستیک ذوب شده تا زمانی که به حفره ها برسد. آنها نیاز به زباله و پس از پردازش را کاهش می دهند اما پیچیده تر و گران تر هستند.

طراحی حفره قالب

طراحی حفره قالب نقش مهمی در کارایی تولید و کیفیت قطعات دارد که به طور مستقیم بر سرعت ، هزینه و ثبات فرآیند تولید تأثیر می گذارد.

قالب های تک حفره ای: قالب های تک حفره ای در هر چرخه تزریق یک قسمت پلاستیکی تولید می کنند. این به مدل های تک حفره ای کندترین زمان تولید سه نوع قالب را که در حال بحث هستیم می دهد. با این حال ، به دلیل اندازه و سادگی نسبی آنها ، تولید آنها کاملا مقرون به صرفه است ، و آنها را به یک گزینه خوب برای حجم تولید کوچک تبدیل می کند که در آن سرعت تولید بزرگترین عامل نیست.
قالب های چند حفره ای: قالب های چند حفره ای حاوی چندین حفره هستند ، همانطور که از نام آن پیداست. این قالب ها در هر چرخه تولید چندین نسخه از یک محصول پلاستیکی را تولید می کنند. آنها برای اهداف تولید انبوه ایده آل هستند ، با سرعت تولید بالا و قیمت پایین در هر قطعه در حجم تولید زیاد. قالب های چند حفره ای برای طراحی و تولید پیچیده و گران هستند ، با این حال این می تواند در هنگام کار با حجم تولید بزرگ جبران شود.
قالب های خانوادگی: قالب های خانوادگی قالب های تزریقی هستند که در هر چرخه تولید چندین قسمت مختلف تولید می کنند. آنها برای تولید سریع محصولات چند بخشی مفید هستند اما طراحی آنها بسیار پیچیده است و بیشتر مستعد نقص قالب بندی هستند.

برای ادامه این بحث و مطالعه بیشتر بر روی لینک https://xometry.pro/en/articles/injection-molding-molds/ کلیک نمایید.

مواد مورد استفاده در قالب تزریقی پلاستیک

• پلی‌اتیلن (PE)
• پلی‌پروپیلن (PP)
• پلی‌استایرن (PS)
• ABS
• پلی‌کربنات (PC)
• نایلون (PA)
• و سایر مواد مهندسی بسته به کاربرد نهایی قطعه

کاربرد قالب‌ تزریقی در صنایع مختلف

• صنایع بسته‌بندی (بطری، ظروف یکبار مصرف)
• صنعت خودروسازی (قطعات داخلی و بدنه)
• صنایع پزشکی (سرنگ، تجهیزات یکبار مصرف)
• ساخت اسباب بازی
• لوازم خانگی و الکترونیکی
• اتصالات صنعتی و ساختمانی

مزایای قالب تزریقی پلاستیک

• تولید سریع و انبوه قطعات یکنواخت
• صرفه‌جویی در هزینه‌ها برای تیراژ بالا
• قابلیت تولید قطعات با جزئیات بالا و پیچیدگی زیاد
• تنوع زیاد در مواد اولیه
• اتلاف کم مواد اولیه

معایب قالب تزریقی

• هزینه بالای ساخت قالب اولیه
• نیاز به سرمایه‌گذاری اولیه برای دستگاه و ابزارآلات
• مناسب برای تیراژ پایین نیست
• زمان‌بر بودن ساخت قالب‌های سفارشی

نکات مهم در طراحی قالب تزریقی

• انتخاب درست جنس قالب بر اساس عمر مورد انتظار
• طراحی مهندسی برای گردش بهینه مواد و خنک‌‌کاری سریع
• پیش‌بینی سیستم ایجکتور و راهگاه برای کاهش ضایعات
• توجه به تلرانس‌ها و دقت بالا در ابعاد

قیمت قالب تزریقی

قیمت قالب تزریقی پلاستیک وابسته به عواملی مثل ابعاد قطعه، پیچیدگی طراحی، جنس قالب، تعداد حفره‌ها و شرکت سازنده است. هرچه قالب پیچیده‌تر و با دقت بالاتر باشد، هزینه ساخت و خدمات قالب تزریقی نیز افزایش می‌یابد. پیشنهاد می‌شود قبل از خرید یا سفارش، شرکت ما (بارمان تجارت رایان) مشورت کنید و حتماً نمونه کارها را ارزیابی نمایید.

خرید قالب تزریقی و خدمات قالب‌سازی

در هنگام خرید قالب تزریقی، دقت به کیفیت مواد، استاندارد بودن طراحی، پشتیبانی فنی و خدمات پس از فروش، اهمیت زیادی دارد. همکاری با شرکت‌های صاحب‌نام در این حوزه، ریسک تولید ضایعات یا خسارت‌های بعدی را کاهش می‌دهد.

جمع‌بندی

قالب تزریقی به‌عنوان قلب فرایند تولید صنعتی قطعات پلاستیکی شناخته می‌شود. انتخاب هوشمندانه قالب و بهره‌گیری از خدمات قالب‌سازی حرفه‌ای، تضمین موفقیت و کاهش هزینه‌ها در بلندمدت است. اگر سوالاتی درمورد سفارش قالب تزریقی یا طراحی آن دارید، حتماً با مشاورین متخصص در این حوزه گفتگو نمایید.

سوالات متداول درباره قالب تزریقی

• چرا قالب تزریقی در صنایع پرکاربرد است؟ امکان تولید سریع، تیراژ بالا و هزینه پایین برای هر قطعه.
• پرکاربردترین مواد اولیه قالب تزریقی کدامند؟ پلی‌اتیلن، پلی‌پروپیلن، ABS، پلی‌کربنات و سایر پلاستیک‌های مهندسی.
• چگونه قیمت قالب تزریقی تعیین می‌شود؟ بر اساس ابعاد، جنس، پیچیدگی و تعداد حفره‌ها.
